Sửa chữa bộ DC Driver DCS400 ABB

DCS400 là một DC Driver thế hệ mới, có dải công suất 9-522KW sử dụng trên tất cả các điện áp cung cấp 230-500V. Được thiết kế nhỏ gọn đáp ứng được yêu cầu của các nhà máy như sau: Dễ dàng xử lý như một bộ DC tương tự nhưng với tất cả những lợi thế của một bộ DC kỹ thuật số. Dễ dàng để thiết kế các máy móc vì bộ DC là nhỏ goạn và có chỉ số, tính năng, đặc điểm tốt. Dễ dàng lắp đặt và cài đặt. DCS400 là một thiết kế sáng tạo, sử dụng công nghệ bán dẫn mới nhất cùng với một phần mềm tiên tiến giúp giảm thiểu bảo trì, tăng độ tin cậy sản phẩm và cho phép vận hành cực kỳ nhanh chóng. Tuy nhiên do quá trình sử dụng lâu dài hoặc có tải bộ DCS400 thường có các lỗi sau:

Công ty ECN chuyên khắc phục các lỗi của bộ điều khiển ABB DCS400.

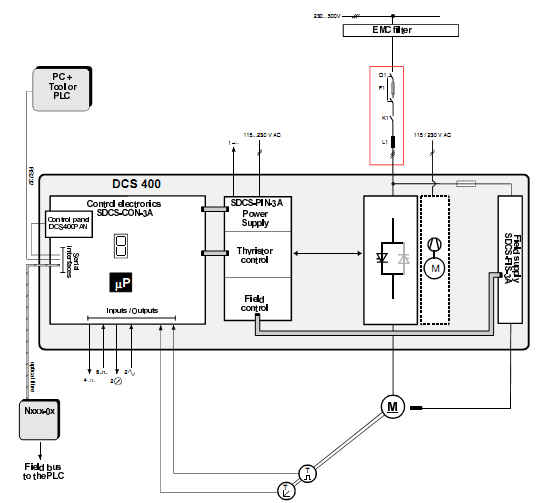

Nguyên lý DCS400 được thể hiện như sau:

sua chua DCS400 "Hướng dẫn về sơ đồ mạch DCS400"

các tín hiệu lỗi sẽ được hiển thị trên màn hình hiển thị bảy phân khúc của SDCS-CON-3A kiểm soát như mã F. . cũng như trên màn hình LCD

của bảng điều khiển DCS 400. Tất cả các tín hiệu lỗi - với ngoại lệ của F1 đến F6 - có thể được thiết lập lại bằng bảng điều chỉnh Đặt lại nút hoặc bằng tín hiệu bên ngoài tại X4: 6 (sau khi loại bỏ các nguyên nhân lỗi).

Lỗi tín hiệu F1 đến F6 có thể chỉ thiết lập lại bằng cách chuyển điện tử cung cấp OFF và ON.

Lưu ý: "F1", "Lỗi 1" và "F01" là tương đương

Để đặt lại (RESET) lỗi báo hiệu bước sau đây là cần thiết:

• Tắt các lệnh ON / OFF và RUN

• Loại bỏ các nguyên nhân gây lỗi

• Lỗi thừa nhận, nghĩa là cài đặt lại (RESET)

a) bấm "Đặt lại" trên DCS400PAN

hoặc b) bằng cách thiết lập các đầu vào kỹ thuật số RESET (DI6)

DCS400 Và những lỗi thường gặp về phần cứng cần sửa như sau:

- F13 : Field Overcurent ( Lỗi quá dòng kích từ )

- F12 : Field Undercurent ( Lỗi dòng kích từ quá thấp )

- F9 : Mains Undervoltage ( Lỗi điện áp của mạch bị thấp )
