Biến tần ACH550 có công suất từ 0.75 - 355 kW (1 - 500 HP),  với giao diện trực quan, đa ngôn ngữ, màn hình điều khiển giúp người dùng dễ dàng cài đặt, bảo trì cũng như chẩn đoán lỗi. Màn hình điều khiển có thể gắn trực tiếp trên mặt biến tần hoặc ngoài cữa tủ, có khả năng upload, download và lưu trữ thông số cài đặt.

Biến tần ACH550 trang bị macro cho những ứng dụng HVAC được lập trình trước, cho phép cấu hình ngõ vào ngõ ra nhanh chóng, cũng như cài đặt các thông số chuyên cho ứng dụng HVAC. Đ

Các tính năng nổi bật

Cuộn kháng có bằng sáng chế để giảm sóng hài

Tích hợp các giao thức truyền thông HVAC: BACnet MS/TP, N2, FLN và Modbus

Tuân thủ tiêu chuẩn UL, cUL, và CE

Các loại điện áp đầu vào và công suất

3-phase, 380 - 480 V +10%/-15%, 0.75 - 355 kW (0.5 - 500 HP)

3-phase, 208 - 240 V +10%/-15%, 0.75 - 75 kW (0.8 - 100 HP)

1-phasee 108 - 240 V +10%/-15%, (giảm 50% công suất)

Một số ứng dụng điển hình dùng ACH550
Lắp đặt sử dụng cho điều khiển quạt như Quạt cấp, Quạt hồi, Tháp giải nhiệt, Bơm nước cấp, Quạt thông gió

Tùy chọn cài đặt điều khiển

Mô đun I/O, Relay mở rộng, Mô đun truyền thông, BacNetIP, LonWorks- ControlNet,PROFIBUS DP, ProfinetModbus RTU,Ethernet/IP,Công cụ FlashDrop cài đặt ,thông số mà không cần cấp nguồn cho biến tần,Phần mềm máy tính DriveWindow Light 2,Cuộn kháng đầu ra.

Do quá trình sử dụng lâu hoảng do tải và các nguyên nhân khác trong quá trình sử dụng biến tần vẫn gặp phải các lỗi như sau:

Lỗi thường gặp ở biến tần ABB:

F0001 : OVERCURRENT

F0002 : DC OVERVOLT

F0003 : DEV OVERTEMP

F0004 : SHORT CIRC

F0006 : DC UNDERVOLT

F0018 : THERMFAIL

F0021 : CURR MEAS

F0022 : SUPPLY PHASE

F0024 : OVERSPEED

F0034 : MOTOR PHASE

Đặc tính kỹ thuật:

-Dùng điều khiển tốc độ động cơ không đồng bộ 3 Pha.

-Điện áp cấp: 380V, Công suất: 0.75…355 kW

-Cấp bảo vệ IP21, IP54(tuỳ chọn)

-Tần số ra: 0-500 Hz

-Hệ số công suất 0.98

-Tích hợp sẵn bộ lọc EMC

-Bộ điều khiển phanh hãm(tới 11kW)

-Bo mạch phủ(Coated boards)

-6 đầu vào số(DI), 2 đầu vào tương tự(AI), 3 đầu ra rơle(NO+NC), 2 đầu ra tượng tự (AO)

-Tích hợp sẵn cổng giao tiếp RS485 / Modbus; Các mô đun giao tiếp mạng khác(tuỳ chọn).

-Các chức năng hỗ trợ khởi động, hỗ trợ bảo trì.

Ứng dụng: Các loại tải mô men không đổi hoặc mô men thay đổi như băng tải, bơm, quạt….

Biến tần ACH 550 dãi công suất

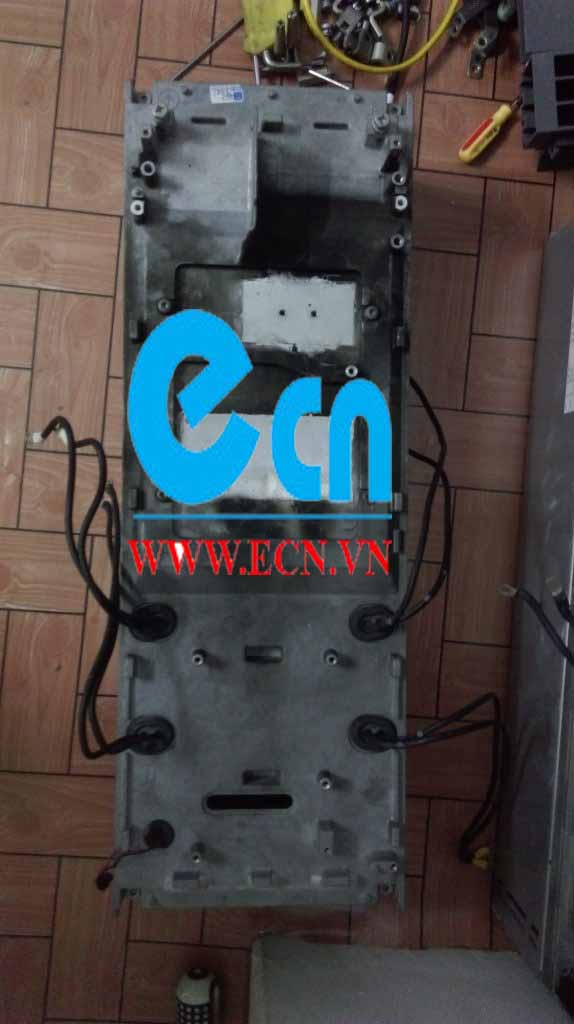

Phần tản nhiệt của công suất IGBT và cầu chỉnh lưu

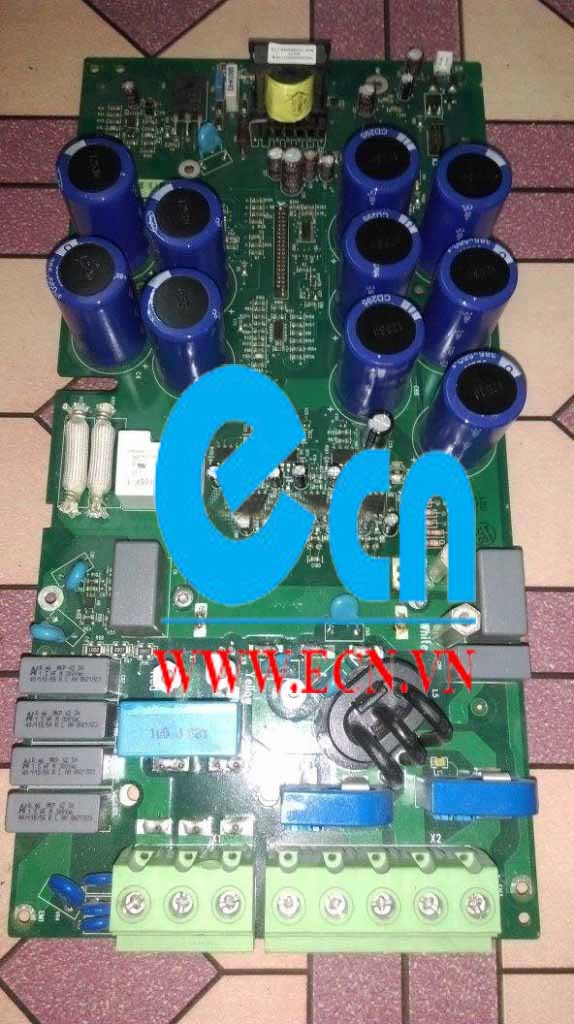

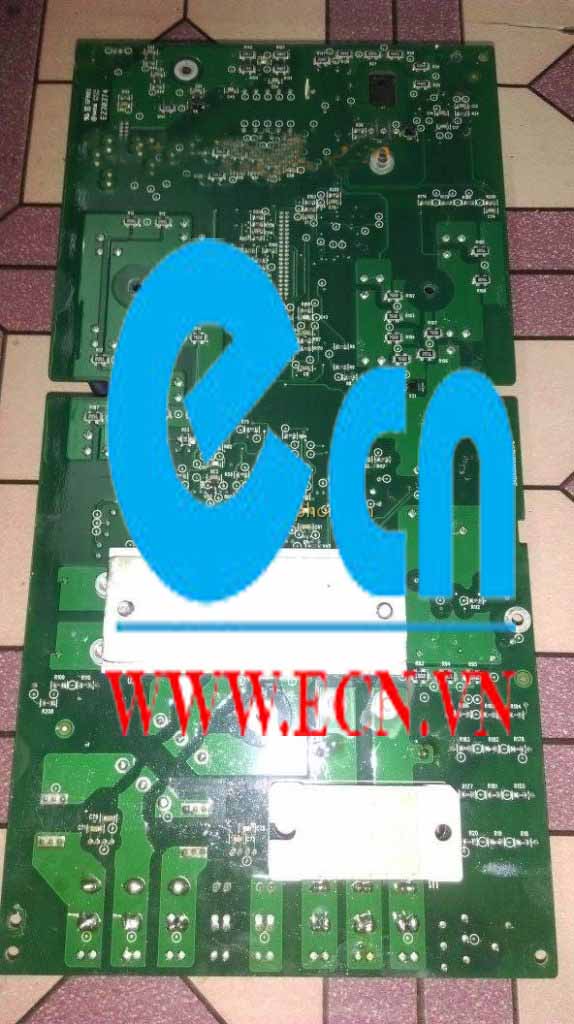

Board Driver và nguồn có gắn liền công suất IGBT và cầu chỉnh lưu đầu vào

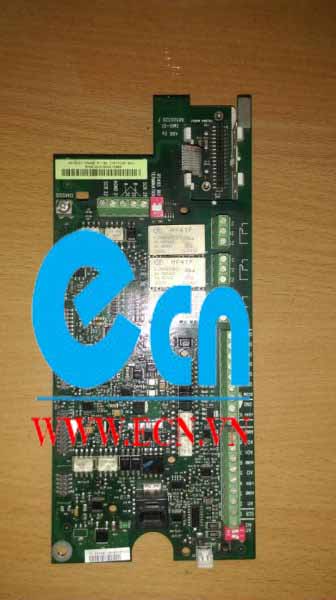

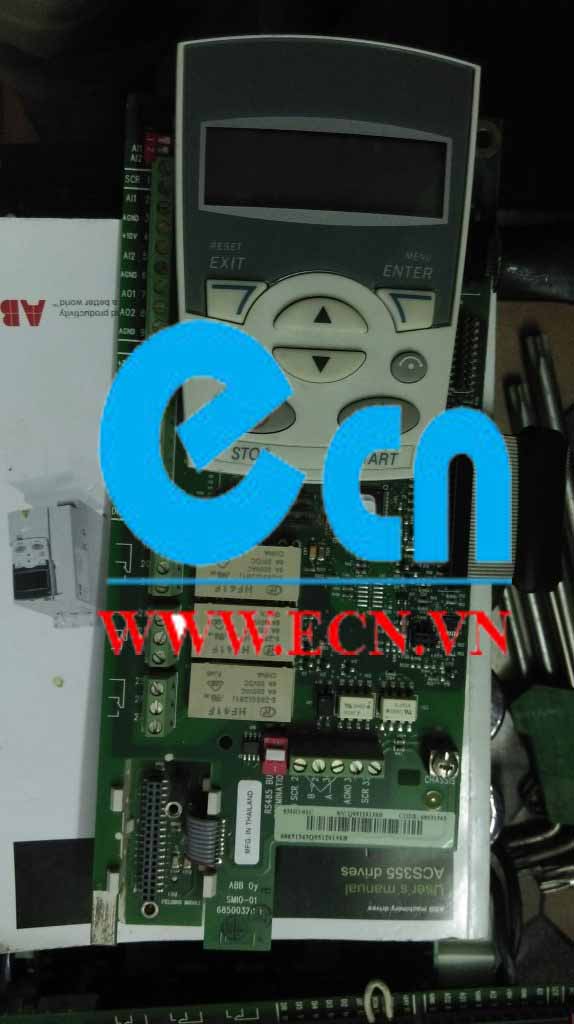

Màn hình điều khiển gắn lên Board CPU

Liên hệ sửa chữa biến tần ACH550 "Công ty tnhh điện tử công nghiệp ECN"
